新乡市大发特种耐火材料有限责任公司专业从事耐火材料产品的开发与生产。经过三十多年的开发发展，目前已有十余种产品属公司独家生产。我公司的主要产品有：耐火浇注料系列，耐火捣打料系列，耐火可塑料系列，耐火砖系列等各种工业炉窑用耐火材料。
一、产品介绍：
高铝耐火砖英文：High-alumina brick
高铝耐火砖是三氧化二铝(Al2O3)含量高于48％的硅酸铝质耐火材料制品。如Al2O3含量高于90％,称为刚玉砖。由于资源不同,各国标准也不完全一致。例如欧洲各国对高铝质耐火材料规定Al2O3含量下限为42％。在中国,按高铝砖中Al2O3含量通常分成三等:Ⅰ等──Al2O3含量＞75％；Ⅱ等──Al2O3含量为 60～75％;Ⅲ等──Al2O3含量为48～60％。
氧化铝含量在48%以上的一种中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上。抗渣性较好。用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。
高荷软．低蠕变高铝砖是以特级矾土．电熔刚玉、电熔莫来石为主要原料制成的高级耐火材料。该产品具有高温蠕变小．抗侵蚀性强．热震稳定性好等优点，适用于大、中型热风炉，它为我国新型热风炉所需高质量、高档次进口耐火材料国产化开辟下一条成功之路，已被列入国家级“星火计划”项目。
根据资源条件和制品要求不同，可采用以下几类原料：以含水铝氧矿物(一水铝石、三水铝石等) 高铝砖
为主要组成的高铝矾土；硅线石族矿物（包括蓝晶石、红柱石、硅线石等）;人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。中国高铝钒土资源丰富，质地优良，产地主要分布在山西、河南、河北、贵州、山东等地。所产的高铝钒土，主要是一水铝石(α-Al2O3·H2O)和高岭石两种矿物的混合物。

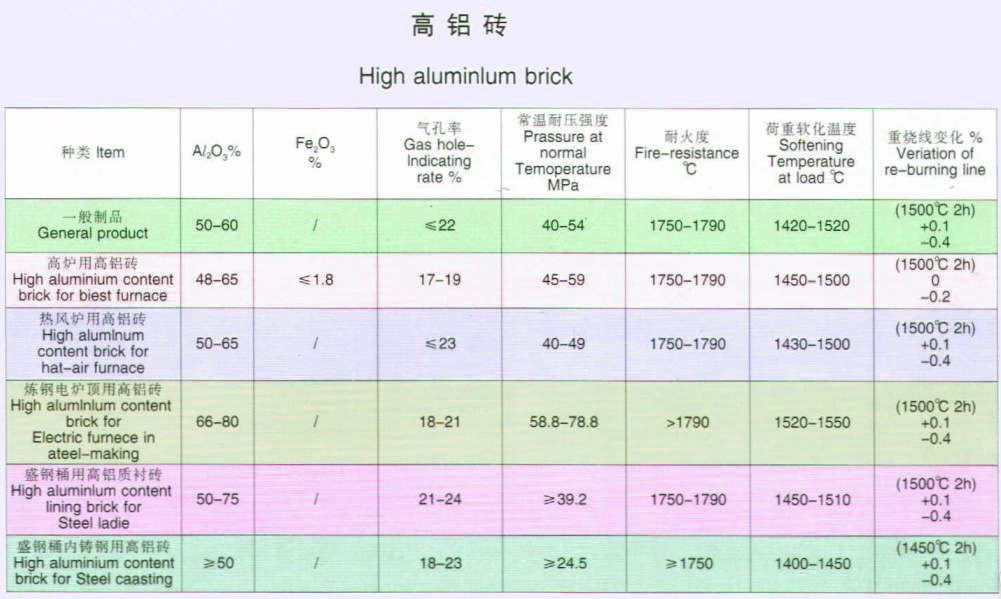

二、产品特性：
a、耐火度
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。
b、荷重软化温度
因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高 高铝砖，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
c、抗渣性
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
三、制作工艺：
高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95％,熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。
中国生产实践证明，高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。
四、产品用途：
主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝砖还
广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。但高铝砖价格要比粘土砖高，故用粘土砖能够满足要求的地方就不必使用高铝砖。
